HIU系列

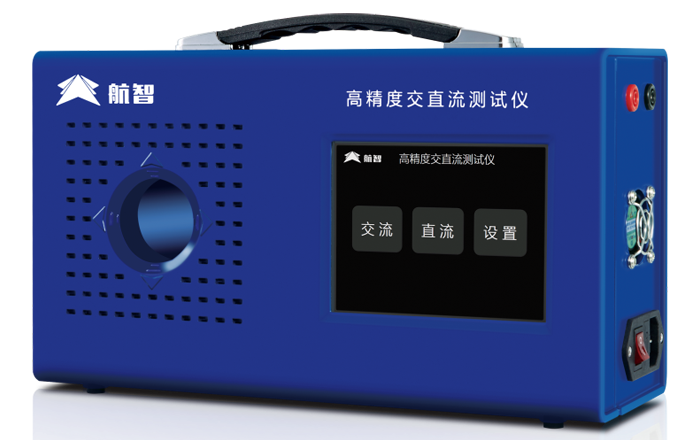

高精度交直流测试仪

高精度、宽范围交直流测试装置，能同时测量单相交直流电压、电流、频率、相位、有功功率等。

在线咨询
高精度交直流测试仪
产品特点 技术规格 技术协议下载
产品特点
  • 可测量单相交直流电压、电流、频率、相位、有功功率
  • 具有产品程序在线升级功能
  • 电压、电流多量程自动切换，可测量到量限110%
  • 配置5.6英寸液晶
  • 配备RS232和RS485通信接口，可直接与PC机联机通信，可选配CAN通信接口
  • 可进行纹波试验，检测1kHz以下交流纹波
技术规格


产品型号 HIU600B(0.02级)
HIU1000B(0.02级)
直流电流测量

测量量限

600A

 1000A

测量范围

(0~110%)RG
测量准确度±0.02%RD(20A≤I≤600A) ±0.02%RD(30A≤I≤1000A)
测量分辨率 0.002%RD(20A≤I≤600A) 0.002%RD(30A≤I≤1000A)
直流电压测量
测量量限1000V
测量范围 (0~110%）RG
测量准确度 ±0.02%RD(20V≤U≤1000V)
测量分辨率

0.002%RD(20V≤U≤1000V)

交流电流测量
测量量限 424A 707A
测量范围 (0~110%)RG (0~110%)RG
测量准确度±0.05%RD(15A≤I≤424A)
 ±0.05%RD(20A≤I≤707A)
测量分辨率 0.005%RD(15A≤I≤424A) 0.005%RD (20A≤I≤707A)
交流电压测量
测量量限707V
测量范围（0~110%)RG
测量准确度 ±0.05%RD(30V≤U≤707V)
测量分辨率 0.005%RD(30V≤U≤707V)
直流功率测量
测量准确度 ±0.02%RD(20V≤U≤1000V，20A≤I≤600A) ±0.02%RD(20V≤U≤1000V 30A≤I≤1000A)
交流有功功率测量
测量准确度 ±0.05%RD(30V≤U≤707V,15A≤I≤424A) ±0.05%RD(30V≤U≤707V, 20A≤I≤707A)
相位和频率测量
相位测量范围 0.000°~359.999°
相位测量准确度 ±0.02°
相位测量分辨率 0.001°
频率测量范围 40Hz~70Hz
频率测量准确度 ±0.01Hz
频率测量分辨率 0.001Hz
谐波测量的允许误差(等级A)
被测量条件允许误差
电压 Ub≥1％UN
 5％Ub
Ub＜1％UN 0.05％UN
电流 Ib≥3％IN 5％Ib
Ib＜3％IN 0.15％IN
一般技术指标
工作电源电压 AC85V~265V，50/60Hz
功耗 小于30VA
预热时间 ≤30分钟
工作温度 10℃~35℃
相对湿度 ≤85%，无腐蚀性气体
尺寸(长x宽x深) 约300mmx185mmx100mm(不含突起物)
重量 3.0kg



产品型号HIU600H
HIU1000HHIU1500HHIU600E
HIU1000E
直流电流

测量量限

600A

1000A1500A600A1000A

测量范围

(0~110%)RG
测量准确度±0.02%RD (60A≤I ≤600A)±0.02%RD (100A≤I≤1000A)±0.02%RD (150A≤I≤1500A)±0.05%RD (1A≤I ≤600A)±0.05%RD (2A≤I ≤1000A)
测量分辨率0.002%RD (60A≤I ≤600A)0.002%RD (100A≤I ≤1000A)0.002%RD (150A≤I≤1500A)0.005%RD (1A≤I ≤600A)0.005%RD (2A≤I ≤1000A)
直流电压
测量量限1000V
测量范围(0~110%）RG
测量准确度±0.02%RD(50V≤U≤1000V)±0.05%RD(50V≤U≤1000V)
测量分辨率

0.002%RD(50V≤U≤1000V)

0.005%RD(50V≤U≤1000V)
交流电流
测量量限424A
707A1000A424A707A
测量范围(0~110%)RG
测量准确度±0.05%RD (42A≤I ≤424A)±0.05%RD (70A≤I ≤707A）±0.05%RD (100A≤I≤1000A)±0.05%RD (1A≤I ≤424A）±0.05%RD (2A≤I≤707A)
测量分辨率0.005%RD (42A≤I ≤424A)0.005%RD (70A≤I ≤707A)0.005%RD (100A≤I ≤1000A)0.005%RD (1A≤I ≤424A)0.005%RD (2A≤I ≤707A)
交流电压
测量量限707V
测量范围（0~110%)RG
测量准确度±0.05%RD(35V≤U≤707V)
测量分辨率0.005%RD(35V≤U≤707V)
直流功率
测量准确度±0.02%RD (50V≤U≤1000V,  60A≤I ≤600A)±0.02%RD (50V≤U1000V,  100A≤I ≤1000A)±0.02%RD (50V≤U≤1000V,  150A≤I ≤1500A)±0.05%RD (50V≤U≤1000V, 1A≤I ≤600A)±0.05%RD (50V≤U≤1000V, 2A≤I ≤1000A)
交流有功功率测量
测量准确度±0.05%RD (35V≤U≤707V,  42A≤I ≤424A)±0.05%RD (35V≤U≤707V,  70A≤I ≤707A)±0.05%RD (35V≤U≤707V,  100A≤I ≤1000A)±0.05%RD (35V≤U≤707V, 1A≤I ≤424A)±0.05%RD (35V≤U≤707V, 2A≤I ≤707A)




产品型号HIU600L
HIU1000L
HIU1500B

直流电流

测量量限

600A

1000A
1500A

测量范围

(0~110%)RG
测量准确度±0.05%RD(500mA≤I≤600A)±0.05%RD(1A≤I≤1000A)±0.02%RD(75A≤I≤1500A)
测量分辨率0.005%RD(500mA≤I≤600A)0.005%RD(1A≤I≤1000A)0.002%RD(75A≤I≤1500A)
直流电压
测量量限1000V
测量范围(0~110%）RG
测量准确度±0.05%RD(20V≤U≤1000V)±0.05%RD(20V≤U≤1000V)±0.02%RD(20V≤U≤1000V)
测量分辨率

0.005%RD(20V≤U≤1000V)

0.005%RD(20V≤U≤1000V)0.002%RD(20V≤U≤1000V)
交流电流
测量量限424A
707A1000A
测量范围(0~110%)RG
测量准确度±0.05%RD(500mA≤I≤424A)±0.05%RD(1A≤I≤707A)±0.05%RD(50A≤I≤1000A)
测量分辨率0.005%RD(500mA≤I≤424A)0.005%RD(1A≤I≤707A)0.005%RD(50A≤I≤1000A)
交流电压
测量量限707V
测量范围（0~110%)RG
测量准确度±0.05%RD(35V≤U≤707V)
测量分辨率0.005%RD(35V≤U≤707V)
直流功率
测量准确度±0.05%RD (20V≤U≤1000V,500mA≤I≤600A)±0.05%RD (20V≤U≤1000V,1A≤I≤1000A)±0.02%RD (20V≤U≤1000V, 75A≤I≤1500A)
交流有功功率
测量准确度±0.05%RD (30V≤U≤707V,500mA≤I≤424A)±0.05%RD (30V≤U≤707V,1A≤I≤707A)±0.05%RD (30V≤U≤707V, 50A≤I≤1000A)




技术协议下载
  • 其他

    更详细的产品规格书请联系销售人员
